一、主要技術指標和特點

1、技術指標

  授時距離：不小于120km

  授時準確度：分鐘平均值偏差小于250ps

  授時穩定度：均方差小于120ps；峰峰值小于1.1 ns

  啟動時間：小于3分鐘

光電接口符合相關行業標準。

2、主要特點：

  采用單纖雙向傳輸方式進行時頻傳遞（占用兩個DWDM波道）。

  可同時傳遞時間、頻率、UTC時間及少量信息。

  “即插即用”：只要光纖長度小于傳遞距離極限，無論光纖長度怎么變化都能保證時間頻率傳遞精度，能夠消除溫度、應力、光纖鏈路維修維護等因素對光纖時間頻率傳遞的影響。

二、技術指標測試

（一）、測試系統配置

1、授時系統測試框圖

 圖1  測試系統實際配置圖

  授時中心高穩定鐘源輸出的1pps（秒脈沖）和10M時鐘信號送給授時中心站，中心站將其進行處理后轉換為光信號送上光纖線路，經125公里光纖線路傳輸后到授時終端站進行接收，并恢復出1pps，HP53132A用來測試鐘源輸出的1pps信號與授時終端站恢復出的1pps信號之間的差值，這個差值即為授時的精確度。

  其中鐘源為203所小型化氫鐘輸出，10M時鐘的穩定度優于10-11/s；時間間隔測量儀表HP53132A的分辨率為125ps，外接高穩時鐘后準確度優于50ps。

2、被測裝備

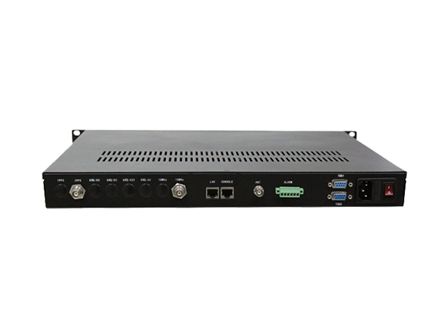

授時樣機1套：中心站和終端站各一臺

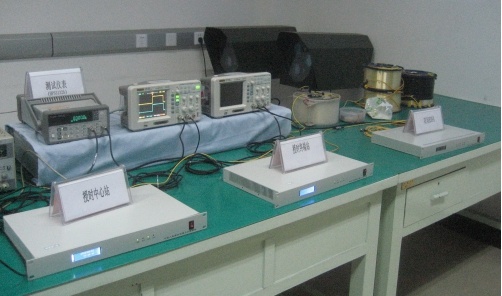

圖2  測試環境照片

（二）、測試項目及結果

注： 1、測試項目一和二的授時穩定度如圖3所示。

   2、測試項目一中光纖的時延變化和授時精度如圖4所示。

   3、測試項目二中光纖的時延變化和授時精度如圖5所示。

   4、以上測試結果未扣除測試系統本身誤差，實際傳遞性能優于上述指標。

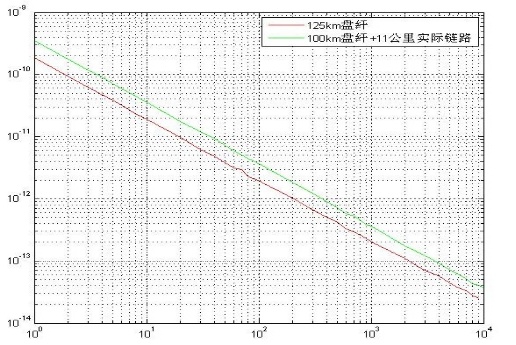

圖3 時間傳遞穩定性（縱軸為ALLEN均方差，,橫軸單位為秒）

圖4 125km盤纖的授時結果(25±3℃),橫軸單位為秒

圖5   100Km盤纖(25±3℃)＋11.6km實際鏈路的授時結果,橫軸單位為秒

（三）、測試結論：

  1、 在現有中繼段距離上的授時準確度優于±250ps，穩定度優于125ps(1σ)。

  2、 如果采用中繼段級聯的時間傳遞方法，則在1000公里的距離上，準確度優于1ns，穩定度優于0.5ns。

  3、 如果采用雙向光放大器，減少電中繼次數，可進一步提高長距離時間傳遞的指標。
